摘要：晶闸管在工业变频调速、逆变电源及高压软起动等领域发挥着核心作用，其好坏直接决定整机设备能否正常运行。本文面向工厂产线质检员、设备维修工程师及电力电子爱好者，从工业变频调速场景出发，系统梳理晶闸管检测的完整流程——从工具准备、基础认知到万用表初筛、触发能力验证，再到专业仪器批量检测与行业常见误区规避，分层次详解晶闸管检测方法，帮助不同基础的从业者快速掌握晶闸管好坏判断技巧，在变频器维修和生产线设备维护中精准排查故障、规避操作风险。

一、工业变频调速场景下的晶闸管检测核心工具准备

晶闸管（Thyristor，亦称可控硅）广泛应用于变频调速、软起动装置、交流调压及逆变电源等工业电力电子设备中-8。在工厂产线环境下，做好检测前的工具准备是保证检测准确性和操作安全的第一步。不同定位的检测人员所需的工具配置也有所不同。

（一）基础工具配置（适合产线质检新手、设备维修入门人员）

• 指针式万用表（如500型或MF47型） ：建议优先选用指针式万用表进行晶闸管基础检测。指针式万用表在电阻挡测量时可提供足够的开路电压和电流，更容易触发中小功率晶闸管导通，适合作为新手检测晶闸管的首选工具。

• 数字式万用表（带二极管挡） ：可作为辅助测量工具，用于快速测量PN结导通压降、排查短路断路情况。

• 镊子与短接线：用于操作过程中引脚的临时接触和触发信号施加。

• 防静电手环及防静电工作台：晶闸管对静电敏感，ESD损伤可能导致隐性失效，工业环境下必须采取防静电措施-21。

（二）专业工具配置（适合工厂质检工程师、设备维修技师、批量检测场景）

• 晶闸管综合测试仪：该仪器能够测试各种晶闸管及晶闸管模块的正反向不重复峰值电压、反向重复峰值电压、正反向重复峰值漏电流及门极触发电流与触发电压，部分机型机内自带示波器，可直接观看伏安特性曲线，测试方法符合国标GB4024-83的规定-40。对于变频器维修和工业设备检测场景，这是判断晶闸管性能优劣的核心设备。

• 半导体参数分析仪：适用于精准测量晶闸管的通态压降、门极触发特性、维持电流等关键参数，在出厂检测和故障分析中必不可少-48。

• 示波器（带宽≥100MHz） ：用于捕捉晶闸管开关过程中的电压/电流波形，分析门极触发脉冲质量和导通/关断时序。

• 可调直流电源：用于门极触发电流/电压的精确测试和维持电流验证。

二、工业场景晶闸管检测安全注意事项（重中之重）

在变频器维修、产线设备检修等工业场景中检测晶闸管，安全始终是第一准则。以下是四条核心注意事项，请严格遵守：

1. 断电操作与电容放电：检测前必须确保设备完全断电，变频器或软起动装置中的大容量电解电容可能存储数百伏残余电压，需使用放电电阻充分放电后再进行操作-22。

2. 高压隔离防护：工业变频器中晶闸管常处于高电压、大电流工作条件下，检修时应穿戴绝缘手套，使用绝缘工具，避免带电触摸任何电气连接点。

3. 防静电措施：操作晶闸管时必须佩戴防静电手环并保持工作台接地，存储和运输过程中使用防静电包装-21。

4. 晶闸管引脚清理：长期使用的晶闸管引脚表面可能氧化或沾染油污，测量前应用无水酒精或专用清洁剂擦拭干净，确保表笔接触良好，避免误判。

三、晶闸管基础认知（适配工业变频器精准检测）

工业变频调速及软起动场景中常见的晶闸管主要包括以下几类：

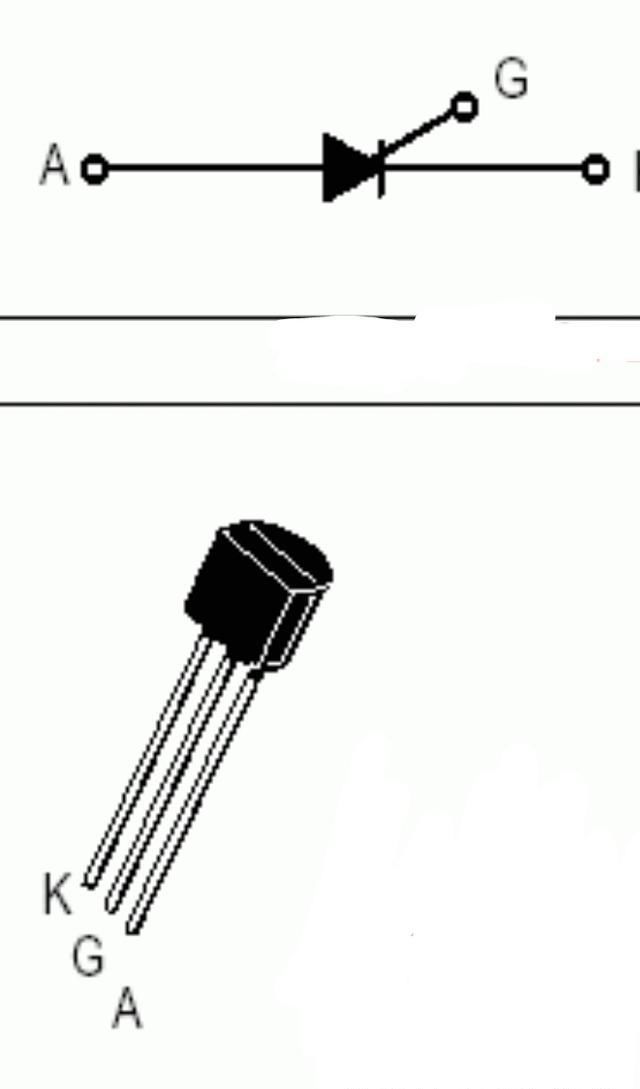

• 普通单向晶闸管（SCR） ：PNPN四层半导体结构，具有阳极（A）、阴极（K）和控制极（G）三个电极。当控制极施加适当的正向触发信号时，晶闸管从阻断状态转为导通状态-22。其核心参数包括断态重复峰值电压（VDRM）、反向重复峰值电压（VRRM）、门极触发电流（IGT）、门极触发电压（VGT）及维持电流（IH）等-48。

• 双向晶闸管（TRIAC） ：常用于交流调压电路，可双向导通。主电极T1、T2和控制极G。需注意其触发极性特性（四象限触发）与单向晶闸管不同。

• 可关断晶闸管（GTO） ：大功率变频器及逆变电源中使用，通过门极既可控制导通也可控制关断-。

在工业变频器检修中，晶闸管的触发特性和阻断能力是最关键的检测维度，直接影响电机调速的稳定性和设备安全运行。

四、核心检测方法

（一）万用表基础检测法（工业变频器新手快速初筛）

这是工厂产线质检人员和维修新人最常用的晶闸管检测方法，无需复杂设备，可快速完成晶闸管的极性判断和短路/开路排查。

第一步：万用表挡位选择

将指针式万用表拨至R×100Ω或R×1KΩ挡，进行欧姆调零。若使用数字式万用表，则选择二极管挡或电阻挡（2kΩ量程）。

第二步：极性识别（以单向晶闸管为例）

用万用表的红、黑表笔分别测量任意两引脚间的正反向电阻。当找到读数为数十欧姆的一对引脚时，黑表笔所接的引脚为控制极G，红表笔所接的引脚为阴极K，剩余引脚即为阳极A-31。

第三步：阻断能力验证

将黑表笔接阳极A、红表笔接阴极K，此时万用表指针应指示无穷大（表针不动）-31。若万用表指针发生偏转、显示有阻值，说明该晶闸管已击穿损坏。一只良好的晶闸管，其阳极A与阴极K之间的正反向电阻均应为高阻值（兆欧级）-31。

第四步：触发导通能力验证（关键步骤）

在保持黑表笔接阳极A、红表笔接阴极K的状态下，用短接线或镊子将阳极A与控制极G瞬间短接一下。此时万用表指针应向右偏转，阻值读数降至约10欧姆左右，表明晶闸管已被触发导通。随后断开A-G之间的短接线，若晶闸管仍保持低阻导通状态，则说明晶闸管是好的-33。

检测较大功率晶闸管的技巧：对于大功率晶闸管（如变频器中常用的200A以上模块），万用表R×1挡提供的触发电流可能不足以使其可靠导通。此时需要在万用表黑表笔中串接一节1.5V干电池，以提高触发电压和触发电流-31。

（二）双向晶闸管检测方法（交流调压/变频器专用）

变频器及软起动装置中双向晶闸管的应用场景日益增多，其检测方法与单向晶闸管有所区别。

极性识别：用万用表R×1Ω挡测量任意两引脚间的正反向电阻，其中两组读数为无穷大，若一组为数十欧姆时，该组红、黑表笔所接的两引脚为主电极T1和控制极G，空脚为主电极T2。

导通验证（正负触发双验证） ：黑表笔接T2、红表笔接T1，阻值应为无穷大。用短接线将T2与G极瞬间短接后，T2-T1间阻值应降至约10欧姆左右，断开短接线后读数保持不变。互换红黑表笔（红接T2、黑接T1），同样操作验证负向触发导通能力。符合以上规律，说明双向晶闸管正常-31。

（三）专业仪器检测法（工业质检精准进阶）

工厂质检工程师、变频器维修技师在大批量检测或高精度校验场景中，需要借助专业设备进行晶闸管的全参数测试。

1. 晶闸管综合测试仪检测

晶闸管综合测试仪能够一次性完成多种关键参数的测量：峰值电压测试范围0-3000V，峰值漏电流测试范围0-100mA，触发电压测试范围0-5V，触发电流测试范围5-450mA-40。操作时按照以下步骤执行：

• 将被测晶闸管按极性接入测试夹具，确保接触牢固。

• 启动正向断态重复峰值电压（VDRM）测试，验证模块在额定电压下的绝缘性能，确保无击穿风险-48。

• 测量反向重复峰值电压（VRRM）及反向漏电流，判断晶闸管的正反向阻断能力是否达标。

• 测试门极触发电压（VGT）和触发电流（IGT），确保触发灵敏度与导通稳定性符合规格要求-48。

• 测量通态压降（VTM），评估导通损耗与效率。

2. 示波器波形分析

将示波器探头连接至晶闸管阳极-阴极两端和门极触发信号端，观察：

• 触发脉冲的幅值、宽度和时序是否符合要求-22。

• 晶闸管导通时阳极-阴极电压是否降至通态压降水平。

• 关断过程是否存在电压尖峰或振荡。

3. 批量检测与老化测试（工厂产线专属）

工厂大批量晶闸管质检需涵盖动态参数测试（开通时间、关断时间和恢复时间，评估开关性能）、冷热循环检测（模拟高低温交替条件，评估耐温性及可靠性）及加速老化测试（预测产品长期可靠性和批次寿命一致性）-47-。

五、晶闸管常见故障类型与识别技巧

在工业变频器和软起动装置维护中，掌握晶闸管的常见故障模式，能帮助维修人员快速定位问题根源。

1. 无法触发导通：控制信号无法使晶闸管导通。可能原因包括门极触发信号不足（电压/电流不够）、门极开路或短路、晶闸管老化失效。处理方法：检查触发信号发生器，测量门极回路阻抗，必要时更换同型号器件测试-22。

2. 误触发导通：无控制信号时自行导通。可能原因包括门极干扰信号、阳极电压上升率（dv/dt）过高、温度过高。处理方法：加强门极屏蔽和滤波，在阳极-阴极间并联RC缓冲电路抑制电压尖峰-22。

3. 导通压降异常：导通时阳极-阴极间压降明显偏大，通常由内部PN结损伤或接触不良引起。在变频器运行中表现为模块发热异常、效率下降-22。

4. 过电压击穿：晶闸管承受的电压超过额定耐压值时发生击穿，器件永久性损坏，无法正常导通或关断-21。工业电网波动、雷击浪涌或感性负载瞬态高压是常见诱因。

5. 热击穿：散热不良导致结温超过允许范围引发热奔现象，造成永久性损坏-。工厂环境中散热风扇故障或散热器积尘是常见原因。

六、行业常见检测误区（避坑指南）

以下5个高频误区可能导致晶闸管检测结果误判，需引起足够重视：

1. 误区一：仅用万用表电阻挡测量G-K电阻就判断好坏。许多维修人员只测G-K正向和反向电阻，但这只能判断门极PN结是否击穿，无法反映晶闸管的阻断能力和触发特性。正确的做法是必须进行A-K间的阻断验证和触发导通验证两个完整步骤。

2. 误区二：使用数字万用表电阻挡直接测大功率晶闸管。数字万用表电阻挡的开路电压和电流往往不足以触发大功率晶闸管导通，可能导致“触发失败”的误判。大功率晶闸管应使用指针万用表R×1挡并串接干电池提升触发能力，或直接使用专用测试仪。

3. 误区三：忽略门极开路状态下的自导通风险。在变频器实际运行中，若门极回路开路，晶闸管可能因dv/dt过高而误导通。维修检测时建议同时检查门极回路阻抗和触发信号的完整性-。

4. 误区四：未考虑环境温度对检测结果的影响。晶闸管的触发电流和漏电流受温度影响显著——高温下触发电流降低、漏电流增大。在工厂高温环境下检测时应留足参数余量-。

5. 误区五：误将通态压降偏大视为正常老化现象。通态压降（VTM）增大往往意味着内部PN结损伤或接触电阻增大，属于早期失效信号而非正常老化，应及时更换而非继续使用。

七、工业变频器晶闸管失效典型案例

案例一：变频器输出缺相——晶闸管误导通引发谐波干扰

某工厂生产线变频器在运行中出现输出缺相故障，电机振动异常。经排查，变频器整流桥中的一只晶闸管出现误导通现象。故障表现为：无控制信号时晶闸管自行导通，导致补偿电路产生严重谐波，引起电容器局部放电击穿-。最终处理方案为更换故障晶闸管并优化门极驱动电路的RC缓冲网络。

案例二：软起动装置触发失败——门极触发电流不足

某高压软起动装置在启动时频繁报“晶闸管触发失败”故障。静态检测发现晶闸管A-K间阻断正常、触发后也能导通，但上机后仍故障。进一步分析发现门极驱动电路老化导致触发电流衰减至晶闸管IGT下限以下。处理方案：更换驱动板上的耦合电容后故障消除-22。

八、晶闸管检测核心（工业变频器高效排查策略）

针对工业变频调速和软起动设备检修场景，建议采用“分级检测、逐层推进”的策略：

第一级：万用表快速初筛——用指针万用表R×1挡检测A-K间阻断特性、G-K间PN结特性及触发导通能力，10分钟内完成基本好坏判断，适合产线快速筛选。

第二级：门极触发能力专项验证——检查触发信号是否满足IGT/VGT要求，判断晶闸管是否能可靠受控导通。

第三级：专业仪器全参数测试——对批量待检晶闸管或疑似故障件，使用晶闸管综合测试仪进行VDRM、VRRM、漏电流、通态压降等全参数测试，确保参数一致性达标。

第四级：动态波形分析与老化验证——在维修变频器整机时，用示波器捕捉实际工况下的电压/电流波形，确保开关过程无振荡、关断能力达标。

九、晶闸管检测价值延伸（工厂维护与选型采购建议）

日常维护建议：工业变频器中晶闸管的工作环境通常较为恶劣，应定期检查散热器表面灰尘清理情况，确保散热风扇正常工作；每6个月测量一次关键晶闸管的通态压降和触发电流，记录参数变化趋势，预判潜在故障-22。

选型采购建议：选择晶闸管时需根据实际应用场景留有足够电压/电流余量——变频器整流桥建议选择耐压等级≥实际工作电压1.5倍以上。优先选择符合GB/T 15291-2015、JB/T 7626-2013等国家及行业标准的产品，避免使用劣质或假冒晶闸管-17-21。
