二、前置准备工作

（一）工业伺服驱动相位超前校正网络检测核心工具介绍

基础款（新手入门必备，适配产线质检新手） ：数字万用表（具备交流电压和电阻测量功能）、隔离变压器（用于被测电路与供电系统隔离，保障操作安全）、绝缘螺丝刀和绝缘手套。新手在工厂产线初次接触相位超前校正网络检测时，需先用万用表测量校正网络输入输出端的电阻值，初步判断网络是否存在短路或开路故障。万用表是工业新手入门检测相位超前校正网络最基础、最直观的工具。

专业款（适配伺服驱动维修工程师、运动控制系统质检） ：双通道数字示波器（带宽不低于100MHz，配备电压探头和电流探头）、信号发生器（用于向校正网络输入已知频率和幅值的正弦信号）、LCR电桥（用于精确测量电容、电感等相位补偿元件的参数值）、矢量网络分析仪（适用于批量检测与高精度相位测量场景，可直接测量校正网络的幅频与相频响应曲线）。专业检测中，示波器是测量相位超前校正网络性能的核心仪器，工业伺服驱动维修场景下的工程技术人员必备。

（二）工业伺服驱动相位超前校正网络检测安全注意事项（重中之重）

1. 断电检测优先。 在检测相位超前校正网络的电阻、电容等被动元件前，务必断开伺服驱动器的主电源和控制电源，并等待至少5分钟，待内部高压电容完全放电后再进行操作。工业伺服驱动器中，母线电压通常高达300V-600V，未充分放电即操作存在致命电击风险。

2. 高压防护装备不可省。 进行带电示波器检测时，必须穿戴绝缘鞋和绝缘手套，使用隔离变压器将示波器与被测电路的供电系统隔离。工业环境中常有高压与强电干扰，防护不到位可能引发严重安全事故。

3. 探头使用规范。 示波器探头接入电路前，先确认探头衰减比（通常设为10×档），避免大信号损坏示波器输入端。同时，确保探头接地夹可靠接地，防止地线环路引入噪声干扰相位测量结果。

4. 元件防静电与清洁。 工业现场环境复杂，校正网络板卡可能附着灰尘、油污。检测前用压缩空气吹扫或无水酒精擦拭元器件表面，确保引脚和焊点清洁，避免接触不良导致的误判。

（三）相位超前校正网络基础认知（适配工业伺服驱动精准检测）

相位超前校正网络是控制系统中的一种串联校正装置，其核心作用是利用网络的相位超前特性，增大系统的相位裕度、提升动态响应速度。在工业伺服驱动系统中，当电机频繁正反转或负载突变时，易出现相位延迟问题，此时工程师常在驱动器的外部构成数字闭环，并运用超前补偿控制来实时修正电机的运行误差-。

相位超前校正网络的核心参数包括：相位超前角φₘ（网络能提供的最大相位超前量）、校正系数α（决定网络的零点与极点位置，α<1）、分段时间常数T（决定网络的转折频率位置，直接影响校正生效的频率范围）-39。截止频率ωc和相位裕度γ是评估校正后系统性能的关键指标——通常要求相位裕度≥45°以确保系统稳定，剪切频率根据伺服驱动器的具体指标设定-12。

检测相位超前校正网络好坏时，核心判断依据是：实测相位超前角是否达到设计值、幅频特性是否按预期衰减、输入输出信号的相位差是否符合理论计算值。 理解这些参数与检测结果的对应关系，是进行精准判断的基础。

三、核心检测方法

（一）相位超前校正网络基础检测法（工业新手快速初筛）

无需专业仪器，侧重在产线或现场快速排查明显故障。

第一步：外观目测。 断电放电后，目测校正网络板卡是否有明显的烧焦痕迹、电容鼓包、电阻变色、焊点开裂或引脚氧化。工业伺服驱动场景中，大电流冲击和长期高温运行是导致元器件物理损坏的主因，外观异常者优先更换或标记送修。

第二步：电阻法初筛。 将万用表调至电阻档（200Ω或2kΩ档位），分别测量校正网络输入端与输出端之间的电阻值，以及校正网络中串联电阻元件的阻值。对照电路原理图或元件标称值，若实测阻值与标称值偏差超过±10%，或测量结果出现短路（阻值接近0Ω）或开路（阻值无穷大），则判定该电阻元件已损坏。

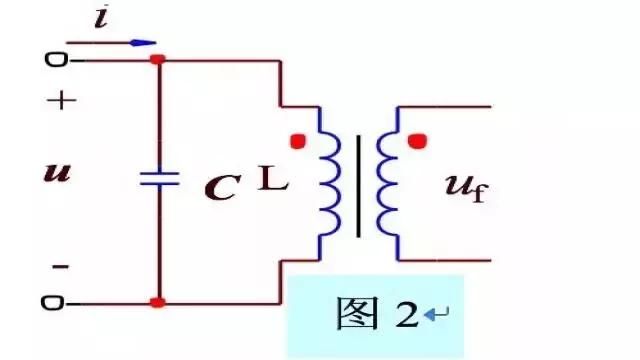

第三步：电容/电感快速检测。 对于校正网络中起相位补偿作用的电容和电感，可使用万用表的电容档位初步测量电容值（需断开电路测量），或使用通断档检测电感是否开路。需要特别注意的是，工业伺服驱动中的校正网络常采用多层陶瓷电容，其容值易受温度影响，若在车间高温环境下检测到容值略微偏低但仍在允许范围内，不一定代表元件损坏。

行业专属注意要点：工业环境中的电磁干扰（如变频器开关噪声）会影响电阻法测量的稳定性。建议在测量前关闭附近的大功率设备，或将被测校正网络板卡移至相对安静的检测区域。产线质检员可将校正网络拆下后放入防静电周转盒中，转移至质检室完成测量。

（二）示波器+信号发生器检测相位超前校正网络方法（工业新手重点掌握）

这是工业伺服驱动领域最常用、最直观的检测方法，新手工程师务须重点掌握。其核心原理是：向校正网络输入已知频率和幅值的正弦信号，用示波器同时观测输入与输出波形，通过波形的相位差判断校正网络是否正常工作。

检测工具准备：

• 双通道数字示波器1台（推荐带宽≥100MHz，国产普源、鼎阳或进口泰克、是德均可）

• 信号发生器1台（可输出10Hz-100kHz的正弦波，幅值1Vpp-5Vpp可调）

• BNC转鳄鱼夹测试线2组

• 隔离变压器（保障安全）

操作步骤：

第一步：连接电路。 将信号发生器的输出端接入相位超前校正网络的输入端，示波器的通道1（CH1）探头接校正网络输入端，通道2（CH2）探头接校正网络输出端。务必确保示波器的地线夹与校正网络的地端连接在同一点，避免引入地环路干扰。

第二步：设置激励信号。 信号发生器输出频率设置在伺服驱动器工作频段内（通常选取100Hz、1kHz、5kHz、10kHz等多个测试点），幅值设定为1Vpp。优先选取校正网络设计转折频率附近的频点进行测试，因为在该频段内相位超前效应最为显著，更容易判断网络的好坏。

第三步：示波器参数调节。 将示波器的触发源选择为CH1（输入端信号），触发模式设为“边沿触发”。适当调节垂直档位（通常500mV/div或1V/div）和水平时基（根据信号频率设置，使屏幕完整显示2-3个周期波形），使CH1和CH2的波形在屏幕上清晰稳定显示。

第四步：相位测量。 使用示波器的光标功能，分别测量CH1波形过零点与CH2波形过零点之间的时间差Δt，以及信号周期T，按下式计算相位差Δφ：

Δφ = (Δt / T) × 360°

若Δφ为正值，表示输出信号相位超前于输入信号——这正是相位超前校正网络的核心特征-49。实测相位超前角与理论设计值相比，偏差在±5°以内可判定网络性能良好；若偏差超过±15°或完全没有相位超前（即Δφ≈0°或为负值），则判定校正网络存在性能退化或失效。

第五步：多频点测试验证。 将信号发生器频率分别设置为0.5×fc、1×fc、2×fc（fc为校正网络设计转折频率），在每个频点重复上述测量。理想情况下，在转折频率附近相位超前角达到最大值；若在所有频点均无明显的相位超前现象，则校正网络已失效。

行业实用技巧：采用双踪法进行测量时，务必选用相位超前的信号作为内触发信号源，否则可能产生较大的测量误差-。新手在实际操作中，应将校正网络的输入端信号接入YB通道（示波器通常以YB作为触发源），输出端信号接入YA通道，以YB触发为基准，这样测量的相位差结果最为准确-50。

判断标准速查表：

（三）矢量网络分析仪检测相位超前校正网络方法（工业专业精准检测）

适配伺服驱动制造商批量质检、运动控制系统高精度校核等专业场景。矢量网络分析仪（VNA）是工业领域相位特性检测的专业工具，能直接测量校正网络在整个频段内的幅频特性（S21曲线）和相频特性（相位响应曲线），操作效率和测量精度远超示波器。

检测工具： 矢量网络分析仪（推荐是德科技E5061B/E5071C、罗德与施瓦茨ZVL系列或国产鼎阳SVA1000X系列）、精密同轴测试线缆（建议使用3.5mm或SMA接口）、校准套件（开路/短路/负载校准件）。

操作步骤：

第一步：预热与校准。 开启矢量网络分析仪，预热至少30分钟以确保测量稳定性。使用校准套件对仪器进行全二端口校准（SOLT校准或TRL校准），校准后将测试端口用直通线连接，确认相位测量基线在0°±0.5°以内方可开始检测。

第二步：设置测试参数。 设定测试频率范围（建议覆盖校正网络有效工作的频段，如10Hz-100kHz或根据伺服驱动器的实际工作带宽调整），扫描点数设置为401点或更多以保证曲线平滑度。将测量参数设置为S21相位（测量相位响应）和S21幅值（测量增益/衰减特性）。

第三步：连接被测网络。 将校正网络的输入端连接至VNA的端口1，输出端连接至端口2。确保连接牢固且接触良好，工业批产检测中可使用专用测试夹具以提高测试效率和重复性。

第四步：读取与判断。 读取相位响应曲线，观察在目标频点（如转折频率fc）处实测相位超前角是否达到设计值。同时观察幅频特性曲线，确认校正网络在低频段的增益正常、在高频段按预期衰减（由于α<1，相位超前校正网络在高频段通常有约-20lgαdB的幅值衰减-39）。

第五步：批量检测效率优化（适用于产线质检）。 对于伺服驱动制造商产线批产检测场景，可在VNA中设置“合格/不合格”限值模板：在关键频点处设定相位超前角下限值（如≥25°）、幅值衰减上限值（如≤-3dB），开启极限测试功能，仪器自动判断并标记异常件，大幅提升质检效率。

行业在线检测技巧：在伺服驱动器的生产调试环节，可使用在线测试仪（ICT）集成相位测量功能，无需拆卸校正网络即可完成快速筛查。在线检测时需注意，周边电路的其他元件（如反馈电阻、负载电容）可能影响测量结果，建议在检测前将伺服驱动器设置为“开环测试模式”，隔离校正网络输出端与外电路的连接。

四、补充模块

（一）工业伺服驱动领域不同类型相位超前校正网络的检测重点

RC有源超前校正网络（工业伺服驱动最常用类型）：由运算放大器、电阻和电容构成，核心检测重点包括——（1）运放供电电压是否正常（通常为±15V或±12V），（2）反馈回路中的电阻阻值与电容容值是否在公差范围内，（3）输出波形是否出现饱和削顶现象（运放损坏的典型表现）。检测时可使用万用表测量运放供电引脚对地电压，再使用示波器观察输出波形幅值是否与理论增益匹配。

RC无源超前校正网络（结构简单，成本低，多用于对精度要求不高的场合）：仅由电阻和电容组成，检测重点是无源元件的参数精度和网络的频率响应特性。使用LCR电桥离线测量各元件的实际值，再与标称值比对；或使用信号发生器+示波器测量网络的传递函数，验证相位超前特性是否达标。

数字域超前校正算法（基于DSP/FPGA实现，常见于高端伺服驱动器）：不是实体硬件，而是运行在控制器中的算法模块。检测重点包括——（1）从控制器寄存器中读取校正系数（α和T）的实际配置值，确认与设计值一致，（2）使用仿真工具（如MATLAB/Simulink）离线验证算法的相位补偿效果，（3）通过伺服驱动器的调试软件在线监控输入输出信号的实时相位差，确认算法正常工作-。

（二）工业伺服驱动相位超前校正网络检测常见误区（避坑指南）

误区1：只检测元件好坏，忽视网络整体频率响应。 相位超前校正网络是一个“整体”，即使单个电阻、电容参数正常，若网络配置错误或元件间匹配不当，整体相位补偿效果仍可能不达标。正确做法是先做元件级检测，再测量网络的整体频率响应，验证相位超前角是否达标。

误区2：忽略温度对元件参数的影响。 工业车间温度波动较大，电容的容值（尤其是X7R和Y5V介质的陶瓷电容）随温度变化显著，高温下电容值下降可能超过±15%。若在校正网络设计中未进行温度补偿，高温环境下可能出现相位补偿不足。检测时应注意记录环境温度，必要时将元件加热至额定工作温度后再测量。

误区3：错误地将校正网络相位不足归因于参数设计问题。 当检测到相位超前角偏小时，工程师往往会优先调整校正系数α或分段时间常数T。但在调整参数前，应先确认网络中的电阻和电容是否出现参数漂移——电解电容老化后容值大幅下降是工业场景中的高发故障。建议先更换电容或电阻，重新测量，确认参数漂移是根源后再调整设计。

误区4：在不匹配的频率点测试相位超前效应。 每种相位超前校正网络都有一个“最大相位超前角发生频率”（即转折频率附近）。若在远低于或远高于该频率的频点测试，相位超前角可能非常小甚至测不到，容易误判为网络故障。正确做法：先通过传递函数估算转折频率，在该频率附近进行重点测试。

误区5：未考虑输出负载效应对检测结果的干扰。 校正网络接入外电路后，负载阻抗会改变其实际频率响应特性。若在校正网络断开外电路的状态下检测性能良好，但接入伺服驱动主电路后效果不佳，可能是负载阻抗不匹配所致。检测时应尽可能在校正网络实际工作状态下进行测量（使用隔离负载或模拟实际负载）。

（三）工业伺服驱动相位超前校正网络失效典型案例（实操参考）

案例一：伺服电机定位振荡——校正网络电容老化导致相位补偿不足

故障现象：某自动化生产线上的伺服驱动电机在低速定位时出现持续性振荡，定位超调量从设计值5%飙升至25%以上，生产节拍严重受影响。

检测过程：维修工程师首先使用示波器测试驱动器的电流环响应波形，发现电机电流相位滞后于电压相位约25°（设计允许偏差应在±10°以内）。进一步拆下驱动控制板，用示波器+信号发生器测试相位超前校正网络的输出，实测相位超前角仅为18°，而理论设计值为35°，偏差超过15°。使用LCR电桥离线测量校正网络中的CBB电容，发现标称值为1μF的电容实测仅0.62μF，容值衰减约38%，且等效串联电阻从0.1Ω上升至2.3Ω——电容老化是导致相位补偿能力严重下降的直接原因。

解决方法：更换同规格CBB电容，重新上电测试，电流相位滞后恢复至8°以内，电机定位平稳，超调量降至设计值以下。同时建议对同批次伺服驱动器的校正网络电容进行提前更换，以避免类似故障再次发生。

案例二：变频器带载能力骤降——超前校正网络配置参数漂移

故障现象：某工业现场的变频器在轻载时运行正常，但加载至额定负载的70%时出现转矩波动剧烈、电机转速不稳的问题，最终触发过流保护停机。

检测过程：现场维修人员先用万用表测量校正网络中电阻元件的阻值，发现各电阻阻值均在标称公差范围内。随后使用矢量网络分析仪测量校正网络的相频特性曲线，发现实际最大相位超前角出现的频率比设计值偏移了约40%。追溯原因发现，变频器长期在高温高尘环境下运行，校正网络中的金属膜电阻长期受热导致阻值缓慢漂移，虽然漂移量未超出±10%的常规判断标准，但多个元件的漂移叠加后，网络的整体转折频率发生了显著偏移，导致相位补偿效果大打折扣。

解决方法：重新计算校正网络的参数设计，选用温漂更小（25ppm/℃以下）的精密电阻替换原有普通金属膜电阻，并对网络进行重新校准。同时建议变频器机柜增加散热风扇和防尘过滤网，从根源上改善运行环境。

五、结尾

（一）相位超前校正网络检测核心（工业伺服驱动高效排查策略）

针对工业伺服驱动与运动控制领域，建议采用分级检测策略：

第一级——快速初筛：外观检查+电阻/电容离线测量，可在5分钟内完成对校正网络的初步判断，适用于产线质检员批量筛查。若发现外观异常或元件参数明显偏离，直接进入维修或更换流程。

第二级——波形验证：示波器+信号发生器检测法，是工业维修工程师最核心、最实用的检测手段。通过测量输入输出波形的相位差和幅值衰减，可精准判断校正网络的性能是否达标。建议熟练掌握此法，作为日常维修的“标准动作”。

第三级——专业精测：矢量网络分析仪全频段扫描，适用于伺服驱动制造商产线质检、故障深度分析等专业场景。对于高端伺服驱动器和运动控制系统，建议纳入出厂前的必检项目。

高效排查的核心逻辑：先判断“整体功能是否正常”（示波器相位测量），再定位“哪个元件出了问题”（电阻/电容/运放离线测量）。遵循“先整体后局部”的排查思路，可大幅缩短故障定位时间。

（二）相位超前校正网络检测价值延伸（工业伺服驱动维护与采购建议）

日常维护建议：工业伺服驱动器中的校正网络多采用电解电容和普通金属膜电阻，这两类元件是老化失效的重灾区。建议每6-12个月进行一次预防性检测：使用LCR电桥测量校正网络中电容的容值与ESR，电解电容容值衰减超过20%或ESR超过初始值2倍时应立即更换。对于服役超过5年的伺服驱动器，建议批量更换校正网络中的电容，可有效降低突发故障率。

采购与选型建议：在伺服驱动系统设计或备件采购时，建议优先选用工业级（-40℃至+85℃工作温度范围）的电阻和电容元件，其温度稳定性远优于商用级（0℃至+70℃）产品。对于温差大或振动剧烈的工业现场，推荐选用薄膜电容替代铝电解电容（薄膜电容寿命更长、ESR更低），以及选用金属箔电阻替代普通金属膜电阻（金属箔电阻温漂更低、精度更高）。

校准建议：对于精密伺服驱动器和运动控制系统，校正网络的性能直接影响加工精度和产品质量。建议每年委托具备CNAS资质的第三方检测机构对核心驱动器的相位补偿性能进行全频段校准，确保设备在全生命周期内保持设计指标。
