一、核心写作目标

本文以“指针式万用表如何读数”为核心议题，面向工业设备维修电工、工厂产线维护人员以及电子爱好者三大群体，撰写一篇兼顾新手入门与专业需求的电子测量实操指南。内容以车间电机、控制柜、PLC电路等工业现场场景为依托，从刻度盘认知到读数实操逐层展开，帮助读者快速掌握指针式万用表的读数方法，能独立完成电压、电流、电阻的测量与判断，同时规避现场检测过程中的安全风险和常见误区。全文围绕“测量指针式万用表如何读数好坏”“指针式万用表检测方法”等关键词布局，确保内容原创、行业适配、实操落地。

二、前置准备

1. 工业维修场景核心工具介绍

指针式万用表是工业电气维修中最基础的测量工具之一，在电机绕组检测、控制柜线路排查、PLC输入输出信号测量等场景中必不可少。对于工厂入门维修人员，推荐选择性价比高的基础款，如胜利VC3010，体积小巧轻便，价格亲民，适合初次接触电子测量设备的用户-48；天宇S472PRO则是做指针表比较专业的品牌，稳定性好-49。对于产线专业电工或质检人员，上海第四电表厂的星牌MF500型（外磁）以坚固耐用的设计和高精度的测量能力著称，适合长期现场使用-50；优利德、胜利的中高端型号同样能确保工业检测所需的精度和稳定性-。

2. 工业现场检测安全注意事项

工业环境下检测指针式万用表必须严格遵循安全规程，以下是4条核心注意事项（重中之重）：

• 断电检测优先：测量电阻前，务必确认被测电路或设备已完全断电。指针表测电阻时由内部电池供电，带电测量相当于接入额外电源，不仅得不到正确数据，还可能损坏表头-30。

• 电压量程“由大到小” ：测量工业电压（如380V交流电）时，如果不清楚具体数值，必须先从最高量程挡开始，再逐渐降到合适档位，避免烧表-30。

• 严禁带电切换档位：在测量电压或电流的过程中，绝对不能旋转档位开关，尤其在测量工业大电流或高压线路时——否则极易烧毁万用表-1。

• 表笔绝缘检查：现场检测前，先检查表笔线是否破损、插头是否牢固插入正确插孔（测量电压/电阻时红表笔插VΩmA孔，黑表笔插COM孔）-7。

3. 指针式万用表基础认知（适配工业现场精准检测）

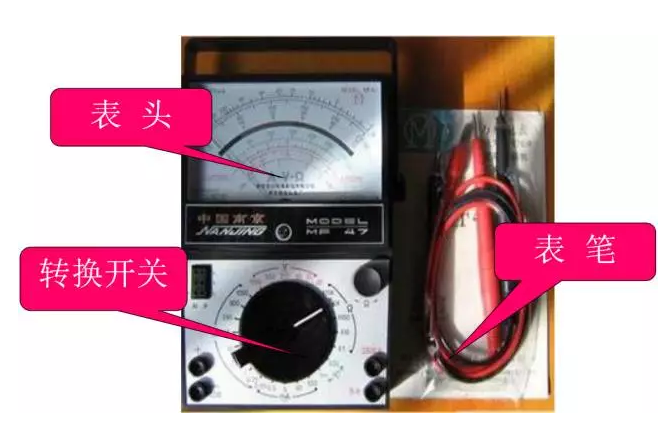

指针式万用表主要由刻度盘、档位开关、微调旋钮和表笔组成-6。工业维修场景下，最常用的档位包括：直流电压档（DCV，测量PLC输出、传感器信号、蓄电池）、交流电压档（ACV，测量电机供电、控制柜电源）、电阻档（Ω，测量电机绕组、接触器线圈、电缆通断）。理解刻度盘的构成是正确读数的前提，下一节将详细展开。

三、核心检测方法

1. 指针式万用表基础认知：刻度盘与档位解读（新手先看懂这张盘）

在讲读数之前，必须先看懂表盘上那几条刻度线。以最常见的MF47型指针万用表为例，表盘上主要有以下刻度线-6：

机械调零：使用前，保持万用表水平放置，观察指针是否与电压/电流刻度线最左端的“0”对齐。如不对齐，用一字螺丝刀调节表盘下方的机械调零螺钉，使指针归零-38。机械调零不是每次都要调，但首次使用或移动后应检查确认。

欧姆调零：每次使用电阻档（尤其是换挡后）都必须做欧姆调零。将红黑表笔短接，旋转欧姆调零旋钮，使指针准确指在电阻刻度线最右端的“0”位置-20。如果指针无法调到零位，说明内部电池电压不足，需要更换电池-30。

2. 通用仪器检测法：电压、电流、电阻读数全解（维修新手重点掌握）

（一）电阻档读数

指针式万用表测量电阻时，读数方法最为特殊——这是新手最容易出错的地方。

第一步：选择合适的倍率档位（×1、×10、×100、×1k、×10k等），使指针停留在刻度线较稀的部分（即表盘中间区域），指针越接近标度尺的中间，读数越准确-1。

第二步：将两表笔短接，调节欧姆调零旋钮，使指针指在欧姆标尺的“0”位。每换一次倍率挡测量电阻之前，都要重复这一步骤-1。

第三步：将两表笔分别接触待测电阻的两极，观察指针偏转。如果指针太靠左（接近∞），说明档位太小，需要换一个更大的量程；如果指针太靠右（接近0），说明档位太大，需要换一个更小的量程-1。

第四步：实际电阻值 = 指针刻度读数 × 所选倍率。例如：使用×100档，指针指在20刻度处，则电阻值 = 20 × 100 = 2000Ω（即2kΩ）-20。

工业实操要点：测量几十kΩ以上的高阻值时，手不要触碰表笔和电阻的导电部分，人体电阻会并联到被测电阻上造成测量误差-20。

（二）电压档读数

电压档的读数方式与电阻档完全不同。电压/电流刻度是线性刻度，数值从左向右均匀增加-25。

方法一：档位量程等于刻度满量程值，直接读数
例如：使用250V档测交流电压，看0-250那条刻度线，指针指在100的位置，读数就是100V-25。

方法二：档位量程小于刻度满量程值，按比例换算
例如：使用50V档测直流电压，看0-250那条刻度线，指针指在100的位置，则实际电压值 = (100 ÷ 250) × 50 = 20V-25。

通用换算公式：实际值 = (指针刻度读数 ÷ 满偏刻度值) × 当前档位量程-32

量程选择原则：量程应尽量使指针偏转到满刻度的2/3左右，这样读数最精确。如果不知被测电压大小，先从最高量程挡开始，再逐渐减小-30。

直流电压测量：注意表笔极性，红表笔接正极（高电位），黑表笔接负极（低电位）。如果接反，指针会反向偏转，应立即调换表笔-1。

（三）电流档读数

电流档的读数方法与电压档完全相同，同样使用mA/V共用刻度线，采用相同的换算公式。

操作要点：测量直流电流时，必须将万用表串联到被测电路中（即断开电路，将万用表接入电流流经的路径），红表笔接电流流入端，黑表笔接流出端。严禁将万用表与负载并联——万用表电流档内阻极小，并联会造成短路烧毁仪表-30。

3. 工业现场进阶读数技巧：快速定位故障点

技巧一：电机绕组通断快速判断
测电机绕组时，将电阻档置于×1或×10倍率，先完成欧姆调零。正常绕组阻值应在几十欧至几百欧之间（视电机功率而定）。若读数为∞（指针纹丝不动），说明绕组断路；若读数接近0且调零后仍为0，说明绕组短路。

技巧二：控制柜接触器线圈检测
测接触器线圈时，一般阻值在几十到几百欧姆。注意：工业现场线圈多并联有压敏电阻或RC吸收电路，必须将被测线圈从电路中焊开至少一端后再测量，否则电路中的其他元件会产生并联效应，造成测量误差-20。

技巧三：电缆通断测试
用电阻档×1档，完成欧姆调零后，将两表笔分别接触电缆两端。正常通路的读数应为0（指针满偏至最右端）。若指针不动（∞），说明芯线断路。

电池电量警示：指针表Ω档都有满度调零旋钮，有时旧电池虽能实现调零，但对精度仍有影响。现场测量高精度电阻时，建议使用数字万用表复核-39。

四、补充模块

1. 不同类型工业元器件的读数检测重点

2. 工业现场常见检测误区

• 误区一：测电阻时不调零。每换一次倍率挡都必须重新欧姆调零，否则读数误差极大-30。

• 误区二：视线不正产生视差。指针表读数时视线必须垂直正对表盘，建议选择表盘带反光镜的型号，通过镜中指针重合实现视差最小-39。

• 误区三：电压档量程选太小导致烧表。测量380V工业电压时，若误用50V档，瞬间就会烧毁万用表。

• 误区四：电阻档“在线测量”不停电。工业电路板上并联元件众多，不断电直接测电阻，读数完全不准确。

• 误区五：万用表不平放导致误差。指针表在不同姿态下的误差不同，平放时误差最小，现场检测时应将表水平放置-39。

3. 工业现场典型案例

案例一：三相异步电机无法启动，绕组阻值异常

某工厂车间一台7.5kW三相电机按下启动按钮后无任何反应。现场维修人员首先断电，用指针式万用表电阻档×10档（欧姆调零后），分别测量U-V、V-W、W-U三相绕组阻值。正常时三相阻值应基本一致（约几欧到几十欧）。实测发现U-V相阻值∞（指针纹丝不动），V-W相约15Ω，W-U相约15Ω。判定U相绕组断路。拆机检查确认U相绕组烧毁，更换电机后恢复运行。

案例二：PLC输出信号异常，电压读数误判

某自动化产线PLC输出模块控制的电磁阀不动作。维修人员用指针式万用表直流电压档50V档测输出端子电压，指针偏转到约30刻度（满偏刻度为50），按换算公式实际电压 = 30 ÷ 50 × 50 = 30V。而该电磁阀额定电压为24V，实测30V属于电源异常。排查发现开关电源输出电压偏高，更换电源后恢复正常。若维修人员忽略电压读数换算，直接用50V档的满量程值误读为30V（实则仍需换算），可能漏掉电压超标的真正故障源。

五、结尾

1. 指针式万用表读数核心（工业现场高效排查策略）

工业现场使用指针式万用表，正确的读数流程可为“三步排查法”：

第一步（基础判断） ：观察表身——万用表是否水平放置？机械调零是否完成？

第二步（档位确认） ：选择正确功能档（ACV/DCV/Ω/DCA）和合适量程——电压档尽量使指针偏转到满刻度的2/3；电阻档尽量使指针落在刻度中间区域。

第三步（读数换算） ：电压/电流——实际值 = (指针刻度读数 ÷ 满偏刻度值) × 当前档位量程；电阻——实际值 = 指针刻度读数 × 所选倍率。

掌握这三步，工业现场90%的常规测量问题都能独立解决。

2. 指针式万用表日常维护建议

• 定期校准：建议每半年用标准电阻箱或已知阻值的标准电阻检测万用表电阻档的准确性-39。

• 电池管理：长期不用时取出电池，防止漏液腐蚀表内器件-1。

• 档位复位：使用完毕后，将转换开关置于交流电压最高档位或“OFF”档，防止下次误操作-30。

• 存放环境：避免置于强磁场环境中，磁场会影响测量结果的准确性-39。

3. 互动交流

你在工厂维修或现场巡检时，是否遇到过指针式万用表读数不准的情况？比如测电机绕组时指针来回摆动、测控制柜电压时读数忽高忽低？欢迎在评论区分享你的维修难题，我们一起探讨工业现场指针式万用表检测的实战技巧！

💡 小提示：如需获得更精准的测量数据（如精密电阻阻值、微弱信号电压），建议使用数字万用表复核，毕竟“精准测量”不是指针表的强项-39。但指针表在观察动态变化、判断趋势方面的直观优势，是数字表无法替代的-2——两者配合使用，才是工业维修的最佳组合。
