模拟电子技术试题及答案

一 填空题

1 N型半导体中多数载流子是（自由电子）,P型半导体的多数载流子是（空穴）.

2.发射结（正向）偏置，集电结（反向）偏置，则三级管处于放大状态。

3差分电路的两个电压分别为Ui1＝2v,Ui2＝1.98v,则该电路的差模输入电压Uid＝（0.02）v,共模输入电压Uic＝(1.99)v.

4.发光二极管是一种通以（正向）电流就会（发光）的二极管。

5整流二极管是利用二极管的（单向到电）特性，硅稳压二极管稳压电路工作在（反向击穿区）。

6、某晶体管三极管的Uce不变，基极电流Ib=30微安，IC=1.2毫安，三极管的电流放大系数β=（40） ，发射极电流IE= （1.23 ） 毫安，如果基极电流Ib增大到50微安时，IC增大到2毫安，则发射极电流IE=（2.05）毫安，三极管的电流放大系数β= （40） .

7、二极管的主要特性是（ 单向导电），硅二极管死区电压约（0.7）V，锗二极管死区电压约 0.2 V

8、理想运放应具备的条件，Aod为（∞） ，rid为（∞） ，rod为（ 0 ），共模抑制比为（ ∞ ）。

9 在放大电路中为了提高输出电阻应引入（电流）负反馈，为了降低输入电阻引入（并联）负反馈

10放大电路中引入负反馈后性能会得到改善，如负反馈会使增益稳定性（提高），通频带（展宽），非线性失真（减小）。

11差分电路对（差模）信号具有良好的放大作用，对（共模）信号有很强的抑制作用，差分电路的（温漂）减小。

12 画直流通路时，将电容视为（断路），其它不变，画交流通路时，将较大容量的电容视为（短路） 。

13在放大电路中，从输出端取出已被放大信号的部分或全部再回送到输入端叫 （反馈 ）。

14共集电极放大电路又称为（射极输出器）15 PN结具有 （单向导电） 性能，既加正向电压时PN结（导通）。

16 当Ugs＝0时，漏源之间存在导电沟道的称为（耗尽型）场效应管，漏源之间不存在导电沟道的称为（增强）型场效应管。

17根据导电能力来衡量，自然界的物质可以分为 （ 导体）（ 半导体 ）和（ 绝缘体 ） 三类。

18 用直流电压表测量NPN型晶体管中管子各级电位是UB=4.7v, UC =4.3v ,UE=4v,则该晶体管的工作状态是（饱和状态）

19当温度升高时，杂子半导体中少子的数量将(增多)

20 振荡的振幅起振条件为（AuFu＞1）

二 选择题

1、用直流电压表测量NPN型晶体管中管子各级电位是UB=4.7v, UC =4.3v ,UE=4v,则该晶体管的工作状态是（B ）

A：截止失真 B：饱和失真 C：放大状态

2、有三只晶体管，除β和ICEO不同外，其他参数一样，用作放大器件时，应选用（A）

A：β=50，ICEO=0.5mA B：β=140，ICEO=2.5 mA C：β= 10，ICEO=0.5 mA

3、当温度升高时，杂子半导体中少子的数量将（A ）A：增多 B：不变 C：减少

4、在共射级偏置电路中，β=20，则当EB等于（ B ）时，IC=5 mA。 A：5mV B：5V C：10 mV D：10V

5、在单相桥式整流电路当中每个二极管在一周期内导通（ C ）A：一周 B：不导通 C：半周

6、射极输出器的特点是（ B ）A、输出电压略高于输入电压 B、输出电压略小于输入电压 C、输出电压等于输入电压

7、对于多级放大器输入、输出电阻，下面哪句话是对的（ C ）A、输入电阻是最后一级输入电阻，输出电阻是第一级输出电阻。 B、输入电阻是第一级输入电阻，输出电阻是第一级输出电阻。 C、输入电阻是第一级输入电阻，输出电阻是最后一级输出电阻。 D、输入电阻是最后一级输入电阻，输出电阻是最后一级输出电阻。

8、下列哪个不是多级放大器的组成部分（ C ）A、输入级 B、中间放大级 C、振荡级 D、输出级

9、在电子设备中，多级放大器的最后一级要带动一定的（C ）A、二极管 B、电容 C、负载 D、三极管

10、某放大器AV=300，加入负反馈F=0.01，则闭环电压放大倍数AVF为（C ）A、3 B、4 C、75 D、150

11、电流串联负反馈的主要特点是（A ）A、输出电流稳定 B、输出电流变大 C、输出电流变小 D、输出电阻变小

12、引入负反馈后，放大器的闭环放大倍数（A ）A、降低 B、升高 C、不变 D、都有可能

13、射极输出器反馈类型（B ）A、电流串联负反馈 B、电压串联负反馈 C、电流并联负反馈 D、电压并联负反馈

14、要求输入电阻大输出电流稳定，则要引进的负反馈是（C ）Ａ、电压串联Ｂ、电压并联Ｃ、电流串联Ｄ、电流并联

15、放大电路中的饱和失真与截止失真称为（ B ）A、线性失真 B、非线性失真 C、交越失真

三 判断题

1、放大器常用分压式偏置电路，主要目的是为了提高输入阻抗。（× ）

2、共集电极放大电路又叫做射极跟随器。（ × ）

3、判断正负反馈可用瞬时极性法。（ √ ）

4、负反馈以牺牲放大倍数为代价，来换取放大器性能指标的改善。（ √ ）

5、电流负反馈使负载电阻变化时保持输出电流稳定，所以其效果就是增大了电路的输入电阻。（ × ）

四 解答题

1、已知UCC=12V,RB1=100kΩ, RB2=50KΩ，RE=3kΩ，RC=6 kΩ，RL=4 kΩ，晶体管UBE=0.6V, β=50。求：（1）静态工作点；（2）电压放大倍数；（3）输入输出电阻。

（1）静态工作点：Vb=Rb2/(Rb1+Rb2)Ucc=4V Ic≈Ie=(Vb-UBE)/Re=1.13mA IB=IC/β=0.023 mA

（2）电压放大倍数：rbe =300+(1+β)(26/1.13)=1.47kΩ Au= -β[(RL//RC)/rbe]= -14.17

（3）输入输出电阻：Ri= rbe =1.47kΩ； Ro= RL//RC=417Ω

交流通路：

2、在图示电路中，已知R1=Rf=15KΩ，R=R1//Rf=7.5KΩ，ui=15Mv，若开关S1接2端，S2接4端。此时构成了什么电路？求输出电压？若开关S1接1端，S2接3端。此时构成了什么电路？求输出电压？

（1）此时构成反相比例运算电路。Uo=（Rf/R1）Ui=-15mV

（2）此时构成同相比例运算电路。Uo=(1+Rf/R1)Ui=30mV

3、有一射极输出器，若三极管的β=50，rbe=0.45kΩ.求：（1）静态工作点（2）输入电阻Ri（3）电压放大倍数

（1）静态工作点：Ib=(Ucc-UBE)/[Rb+(β+1)Re]=0.17mA ； IC=βIb=8.5mA ；Ie=(1+β)Ib=8.67mA

Uce=Ucc-IeRe=13.06V

（2）输入电阻：Ri=[β(RL//RC)]//RB=18.46 kΩ

（3）电压放大倍数：Au= [β(RL//RC)]//[ rbe//β(RL//RC)]=0.99

2022年低压电工考试模拟100题及在线模拟考试

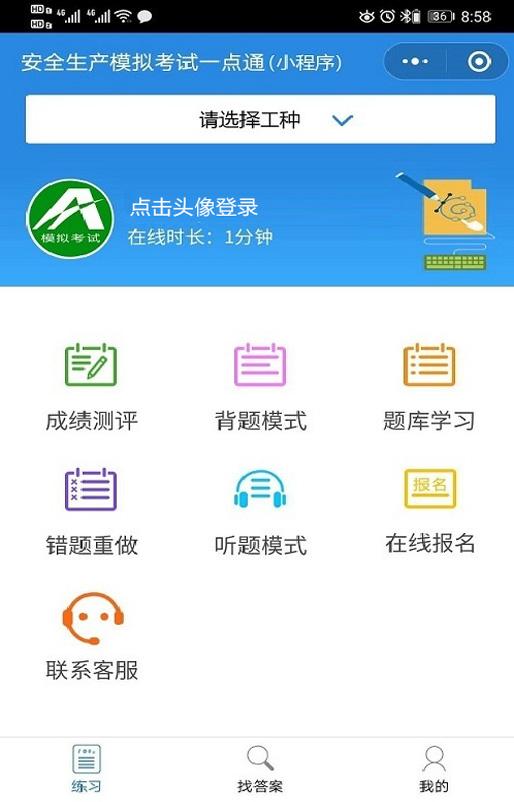

题库来源：安全生产模拟考试一点通公众号小程序

2022低压电工培训试题系低压电工国家题库新版教材大纲题库！2022年低压电工考试模拟100题及在线模拟考试依据低压电工考前押题。低压电工考试真题随时根据安全生产模拟考试一点通上模拟考场练习。

1、【单选题】6~10kV架空线路的导线经过居民区时线路与地面的最小距离为( )米。（ C ）

A、6

B、5

C、6.5

2、【单选题】

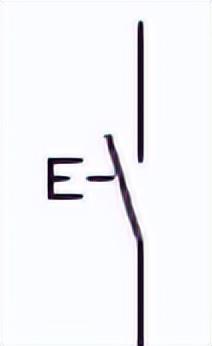

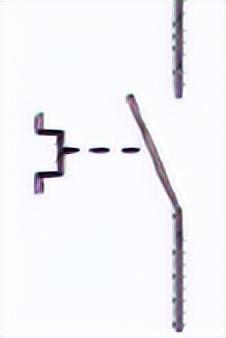

以下图形，（）是按钮的电气图形。

（ A ）

A、

B、

C、

3、【单选题】PN结两端加正向电压时,其正向电阻( )。（ A ）

A、小

B、大

C、不变

4、【单选题】下列现象中，可判定是接触不良的是( )。（ B ）

A、日光灯启动困难

B、灯泡忽明忽暗

C、灯泡不亮

5、【单选题】为避免高压变配电站遭受直击雷,引发大面积停电事故,一般可用( )来防雷。（ A ）

A、接闪杆

B、阀型避雷器

C、接闪网

6、【单选题】事故照明一般采用( )。（ B ）

A、日光灯

B、白炽灯

C、高压汞灯

7、【单选题】交流接触器的机械寿命是指在不带负载的操作次数，一般达( )。（ B ）

A、10万次以下

B、600至1000万次

C、10000万次以上

8、【单选题】低压电工作业是指对( )V以下的电气设备进行安装、调试、运行操作等的作业。（ C ）

A、250

B、500

C、1000

9、【单选题】在民用建筑物的配电系统中，一般采用( )断路器。（ C ）

A、框架式

B、电动式

C、漏电保护

10、【单选题】在采用多级熔断器保护中，后级的熔体额定电流比前级大，目的是防止熔断器越级熔断而( )。（ C ）

A、查障困难

B、减小停电范围

C、扩大停电范围

11、【单选题】高压测电器应定期作耐压试验，其试验周期为()。（ C ）

A、三个月

B、半年

C、六个月

D、一年

12、【单选题】三相铁芯式变压器是由铁轭把三相()联在一起的三相变压器。（ B ）

A、绕组

B、铁芯

C、绕组和铁芯

D、上述说法都不对

13、【单选题】提高功率因数的方法主要有( )。（ D ）

A、利用过励磁的同步电机进行无功补偿

B、利用调相机做无功功率电源

C、异步电机同步化的方法

D、以上都正确

14、【单选题】对触电成年伤员进行人工呼吸,每次吹入伤员的气量要达到( )mL才能保证足够的氧气。（ B ）

A、500至700

B、800至1200

C、1200至1400

15、【单选题】在解析式u＝Umsin(ωt+φ)中，φ表示()。（ C ）

A、频率

B、相位

C、初相角

D、相位差

16、【单选题】设I1为正常情况下电缆持续允许电流，I为最大负荷时持续电流，选择电缆截面应依据()选择。（ C ）

A、I1＞I

B、I1＜I

C、I1≥I

D、I1≤I

17、【单选题】FX2N-2DA模拟量输出模块的内部结构包含D/A转换器、缓冲寄存器、。（ C ）

A、AC/DC电源

B、扩展电缆

C、光电耦合器

D、A/D转换器

18、【单选题】带电体的工作电压越高,要求其间的空气距离( )。（ B ）

A、一样

B、越大

C、越小

19、【单选题】PN结外加正向电压，电流值与外加电压的大小有( )关系。（ B ）

A、随外加电压的增加，正向电流减小

B、随外加电压的增加，正向电流增大

C、随外加电压的减小，正向电流不变

D、随外加电压的减小，正向电流增加

20、【单选题】并联电力电容器的作用是( )。（ B ）

A、降低功率因数

B、提高功率因数

C、维持电流

21、【单选题】下列哪种电容器不属于有机介质电容器()。（ D ）

A、涤纶介质电容器

B、聚苯乙烯介质电容器

C、漆膜介质电容器

D、独石电容器

22、【单选题】一个满偏电流500μA，内阻200Ω的磁电系测量机构，要制成30V量程的电压表，应串联()Ω的附加电阻。（ B ）

A、60000

B、59800

C、300

D、59500

23、【单选题】引起电光性眼炎的主要原因是( )。（ C ）

A、红外线

B、可见光

C、紫外线

24、【单选题】下列不属于鉴别电流互感器极性的方法是()。（ D ）

A、差接法

B、比较法

C、直流法

D、电桥法

25、【单选题】当架空线路与爆炸性气体环境邻近时，其间距离不得小于杆塔高度的( )倍。（ C ）

A、3

B、2.5

C、1.5

26、【单选题】如图所示，已知稳压管的稳定电压均为5.3V，稳压管正向导通时的管压降为0.7V，则输出电压为()伏。（ B ）

A、5.3

B、1.4

C、10.6

D、6

27、【单选题】当车间电气火灾发生时,应首先切断电源,切断电源的方法是( )。（ B ）

A、拉开刀开关

B、拉开断路器或者磁力开关

C、报告负责人请求断总电源

28、【单选题】变电所送电时，开关操作顺序是()。（ D ）

A、先合电源侧隔离开关，后合负荷侧隔离开关

B、先合负荷侧隔离开关，后合电源则隔离开关

C、先合电源侧隔离开关，后合油断路器

D、先合电源侧隔离开关，后合负荷侧隔离开关，最后合油断路器

29、【单选题】熔断器的额定电流( )电动机的起动电流。（ C ）

A、大于

B、等于

C、小于

30、【单选题】单相电源的()，应接在灯头的丝扣上。（ A ）

A、零线

B、相线

C、零、相线

D、火线

31、【单选题】高压负荷开关交流耐压试验在标准试验电压下持续时间为( )分钟。（ C ）

A、5

B、2

C、1

D、3

32、【单选题】电业安全工作规程上规定,对地电压为( )V及以下的设备为低压设备。（ C ）

A、400

B、380

C、250

33、【单选题】下列关于仪表的维护，()是不正确的。（ D ）

A、测量仪表的指针需经常作零位调整

B、仪表不使用时，应放置在干燥通风处

C、仪表应轻拿轻放

D、仪表应放在强磁场周围

34、【单选题】无载分接开关的调节范围是额定输出电压的()。（ B ）

A、±3%

B、±5%

C、±10%

D、±15%

35、【单选题】在35KV直线杆塔上悬挂X～4.5型绝缘子，单相串联数应为( )个。（ B ）

A、2

B、3

C、4

D、5

36、【单选题】严格执行安全操作规程的目的是（）。（ C ）

A、限制工人的人身自由

B、防止工人触电

C、保证人身和设备的安全以及企业的正常生产

D、增强领导的权威性

37、【单选题】检波二极管属于()二极管。（ A ）

A、开关型

B、整流型

C、微波型

D、变容型

38、【单选题】低压电缆最低绝缘电阻.安 全生产模拟考 试一点通.不低于多少可以投入运行()。（ C ）

A、10MΩ

B、5MΩ

C、0.5MΩ

D、0.1MΩ

39、【单选题】低频信号发生器开机后()即可使用。（ C ）

A、很快

B、加热1分钟后

C、加热20分钟后

D、加热1小时后

40、【单选题】控制拒成列安装时，盘间接缝允许偏差为()。（ B ）

A、1mm

B、2mm

C、3mm

D、5mm

41、【单选题】万用表测电阻时，（）情况下换档后需要重新校准调整。（ D ）

A、由高档位到低档位

B、由低档位到高档位

C、在使用前将所有档位校验后

D、任何情况下都需要

42、【单选题】气焊低碳钢应采用( )火焰。（ D ）

A、氧化焰

B、轻微氧化焰

C、中性焰或轻微碳化焰

D、中性焰或轻微氧化焰

43、【单选题】()两侧受力基本相等或不相等，受力方向不对称作为线路转折处的支持点。（ C ）

A、耐张杆

B、分支杆

C、转角杆

D、T接杆

44、【单选题】三相同步电动机的转子在()时才能产生同步电磁转矩。（ C ）

A、异步启动

B、直接启动

C、同步转速

D、降压启动

45、【单选题】单相全波整流电路输入电压为6V，其输出电压为()。（ D ）

A、6V

B、2.7V

C、3V

D、5.4V

46、【单选题】对于35KV电力电缆，其绝缘电阻不能小于多少()。（ D ）

A、10MΩ

B、200MΩ

C、40MΩ

D、600MΩ

47、【单选题】分析和计算复杂电路的主要依据是()。（ C ）

A、欧姆定律

B、基尔霍夫定律

C、欧姆定律和基尔霍夫定律

D、叠加原理

48、【单选题】运行中的线路的绝缘电阻每伏工作电压为( )欧。（ B ）

A、500

B、1000

C、200

49、【单选题】磁路欧姆定律中与磁通成正比是( )。（ B ）

A、磁阻

B、磁通势

C、磁场

D、磁导率

50、【单选题】选择电压表时，其内阻( )被测负载的电阻为好。（ B ）

A、远小于

B、远大于

C、等于

51、【单选题】钳形电流表是利用( )的原理制造的。（ A ）

A、电流互感器

B、电压互感器

C、变压器

52、【判断题】电流正反馈能保证主回路的电流值恒定不变。（ × ）

53、【判断题】PN结正向导通时,其内外电场方向一致。（ × ）

54、【判断题】《中华人民共和国安全生产法》第二十七条规定：生产经营单位的特种作业人员必须按照国家有关规定经专门的安全作业培训，取得相应资格，方可上岗作业。（ √ ）

55、【判断题】()在纯电容交流电路中，电容器在电路中只吸收能量。（ × ）

56、【判断题】电磁感应的条件是：穿越导体回路和线圈的磁通必须发生变化。（ √ ）

57、【判断题】交流接触器的通断能力，与接触器的结构及灭弧方式有关。（ √ ）

58、【判断题】常用电气设备的维修应包括日常维护保养和故障检修两个方面。()（ √ ）

59、【判断题】()铝及铝合金焊条是根据焊态的焊缝机械性能及焊态的化学成，安全生 产 模拟考试一点通，分分类来表示型号的。（ √ ）

60、【判断题】低压断路器是一种重要的控制和保护电器，断路器都装有灭弧装置，因此可以安全地带负荷合、分闸。（ √ ）

61、【判断题】同步电动机起动时，当转速接近其同步转速时，励磁绕组通入直流励磁的目的是产生同步转矩。（ √ ）

62、【判断题】使用改变磁极对数来调速的电机一般都是绕线型转子电动机。（ × ）

63、【判断题】()直流测速发电机由于存在电刷和换向器的接触结构，所以寿命较短，对无线电有干拢。（ √ ）

64、【判断题】直流电动机的过载倍数，主要取决于换向。（ √ ）

65、【判断题】主从触发器电路中，主触发器和从触发器输出状。安全生 产模 拟考试一点通。态的翻转是同时进行的。（ × ）

66、【判断题】使用竹梯作业时，梯子放置与地面以50°左右为宜。（ × ）

67、【判断题】分断电流能力是各类刀开关的主要技术参数之一。（ √ ）

68、【判断题】在三相交流电路中，负载为三角形接法时，其相电压等于三相电源的线电压。（ √ ）

69、【判断题】在电气原理图中，当触点图形垂直放置时，以“左开右闭”原则绘制。（ √ ）

70、【判断题】导线的工作电压应大于其额定电压。（ × ）

71、【判断题】当电容器爆炸时“最 新解析“,应立即检查。（ × ）

72、【判断题】同步电动机起动时，当转速接近其同步转速时，励磁绕组通入直流励磁的目的是产生同步转矩。（ √ ）

73、【判断题】接触器的文字符号为KM。（ √ ）

74、【判断题】机关、学校、企业、住宅等建筑物内的插座回路不需要安装漏电保护装置。（ × ）

75、【判断题】在给电子电路通电的情况下通过测量部分电路的电流大小，从而判断故障的方法，称为电流测量法。（ √ ）

76、【判断题】弧坑常含有裂纹、缩孔、夹渣等缺陷，因此是一种非常有害的焊接缺陷。（ √ ）

77、【判断题】()对于电动机不经常启动而且启动时间不长的电路，熔体额定电流大于电动机额定电流的1.5倍。（ × ）

78、【判断题】高压断路器导电回路直流电阻一般都大于1Ω，用电桥法测量时，一般应选用直流单臂电桥。（ × ）

79、【判断题】()高压电动机定子绕组单相接地属于其内部常见故障。（ √ ）

80、【判断题】测量电压时，电压表应与被测电路并联。电压表的内阻远大于被测负载的电阻。（ √ ）

81、【判断题】热继电器的双金属片是由一种热膨胀系数不同的金属材料辗压而成。（ × ）

82、【判断题】特殊场所暗装的插座安装高度不小于1.5m。（ × ）

83、【判断题】用钳表测量电动机空转电流时,不需要档位变换可直接进行测量。（ × ）

84、【判断题】用钳表测量电动机空转电流时,可直接用小电流档一次测量出来。（ × ）

85、【判断题】电业安全工作规程中，安全技术措施包括工作票制度、工作许可制度、工作监护制度、工作间断转移和终结制度。”安全生产模拟考 试一点通”（ × ）

86、【判断题】电容器的容量就是电容量。（ × ）

87、【判断题】电机异常发响发热的同时,转速急速下降,应立即切断电源,停机检查。（ √ ）

88、【判断题】()TTL与非门电路开关速度快。（ √ ）

89、【判断题】()正弦交流电的有效值、频率、初相位都可以运用符号法从代数式中求出来.（ × ）

90、【判断题】()做电缆中间头时，要求其抗拉强度不低于电缆芯线的50%。（ √ ）

91、【判断题】()交流接触器的选用主要包括主触头的额定电压、额定电流，吸引线圈的额定电流。（ × ）

92、【判断题】三端集成稳压器内部只设有过流保护电路。（ × ）

93、【判断题】交流伺服系统调试时，一般情况下负载惯量越大，速度比例增益设定值越大。（ √ ）

94、【判断题】电气原理图中的所有元件均按未通电状态或无外力作用时的状态画出。（ √ ）

95、【判断题】相同条件下,交流电比直流电对人体危害较大。（ √ ）

96、【判断题】磁力线是一种闭合曲线。（ √ ）

97、【判断题】速度继电器主要用于电动机的反接制动，所以也称为反接制动继电器。（ √ ）

98、【判断题】铁壳开关可用于不频繁启动28kW以下的三相异步电动机。（ √ ）

99、【判断题】铜线与铝线在需要时可以直接连接。（ × ）

100、【判断题】雷电可通过其它带电体或直接对人体放电,使人的身体遭到巨大的破坏直至死亡。（ √ ）

支持全国各地区精准低压电工作业考试试题，支持安全资格证，特种作业操作证，职业技能鉴定等工种题库练习。
